Hvordan bruger man Storz-adaptere?

Hvad er Storz-adaptere?

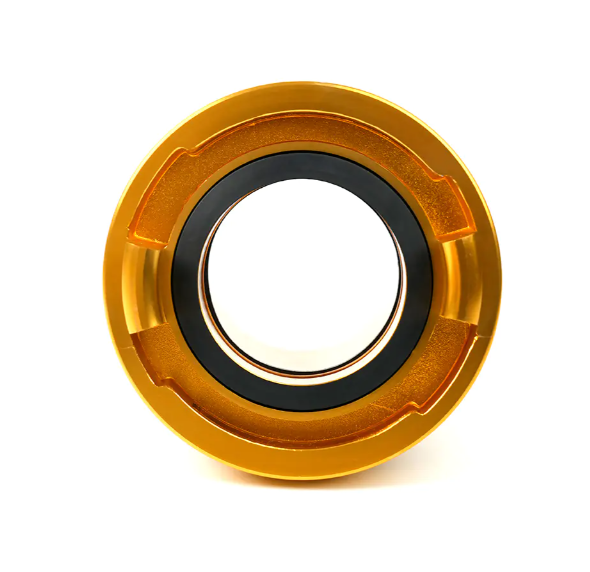

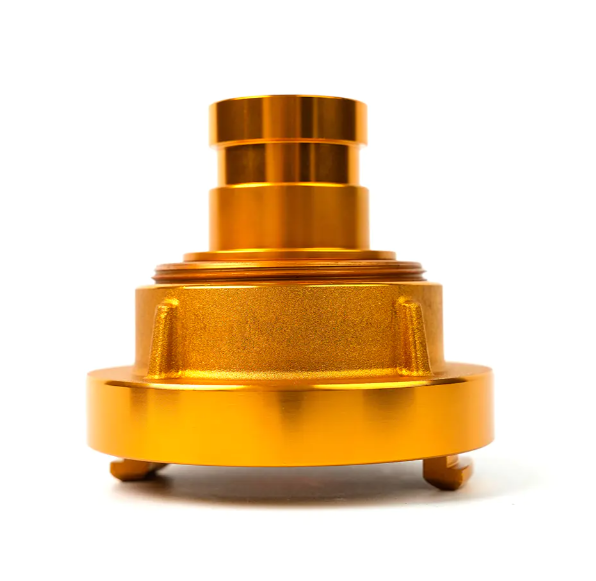

Storz adaptere , også kendt som Storz-konnektorer eller Storz-hurtigkoblinger, er et højeffektivt forbindelsessystem, der er meget udbredt i brandbeskyttelse, industri- og landbrugsapplikationer. Deres kerneegenskab er et unikt knastdesign (typisk to til tre lugs), hvilket gør forbindelsesprocessen usædvanlig hurtig og nem. I modsætning til traditionelle gevindforbindelser kræver Storz-stik blot at justere de to stik, skubbe dem ind og derefter forsigtigt rotere for at låse dem på plads, hvilket opnår en sømløs, lækagesikker forbindelse.

Den primære funktion af Storz adaptere er at fungere som adaptere, forbinde eller konvertere forskellige standarder og typer af stik. De løser forbindelsesproblemerne mellem tidligere inkompatible grænseflader og er en nøglekomponent for at opnå udstyrskompatibilitet.

Hvordan virker Storz-adaptere?

Storz-adaptere fungerer baseret på deres "klik-og-hold"-mekanisme:

Justering: Juster tapperne og rillerne på de to stik, der skal forbindes (f.eks. en Storz han og en Storz hun eller en Storz adapter med et standard Storz stik).

Tryk ind: Skub tætningsfladerne på begge stik helt sammen. En tætningspakning er typisk tilvejebragt inde i konnektoren for at sikre en tæt tætning.

Roter: Drej begge stik (eller brug en speciel skruenøgle) ca. 120 grader (en tredjedel af en omgang) med uret, indtil tappene er helt i indgreb og låst på plads.

Denne hurtiglåsemekanisme gør den ideel til højtryksslanger og væsketilførselssystemer.

Hvordan forbinder man forskellige standardstik ved hjælp af Storz-adaptere?

Kerneværdien ved at bruge Storz-adaptere ligger i deres konverteringsfunktion, der muliggør kompatibilitet mellem forskellige systemer:

1. Fra Storz til gevindforbindelser (f.eks. BSP eller NPT)

Når du skal tilslutte en brandslangeforbindelse med en standard Storz-fitting til en pumpe eller brandhane med et gevindudtag, skal du bruge en Storz-til-gevind-adapter:

Vælg den korrekte adapter: Sørg for, at den ene ende af adapteren har den korrekte Storz-størrelse (f.eks. DN50/2"), og at den anden ende har en matchende gevindspecifikation (f.eks. 2" BSP indvendigt gevind).

Tilslutning af gevindende: Pak den gevindskårne ende af adapteren med tætningstape (såsom PTFE-tape), og skru den ind i måludstyrets gevindport (pumpe eller brandhane).

Tilslutning af Storz-enden: Skub din Storz brandslangeforbindelse ind i Storz-porten på adapteren, og drej derefter for at låse den.

2. Tilslutning af Storz-fittings af forskellig størrelse

Hvis dit udstyr og din slange har forskellige Storz fittingsstørrelser, skal du bruge en Storz adapter til reduktion/forstørrelse:

Tilslutning af den større ende: Tilslut den større Storz-ende af adapteren til den tilsvarende større beslag og lås den.

Tilslutning af den mindre ende: Skub den mindre størrelse Storz-fitting på slangen ind i den mindre størrelse port på adapteren, og drej derefter for at låse den.

3. Tilslutning til andre Quick-Connect-standarder (f.eks. flanger eller Camlocks)

Nogle industrielle applikationer kan kræve tilslutning af Storz-stik til forskellige standardfittings, såsom Camlocks eller flanger. I dette tilfælde skal du bruge en Storz-to-Camlock-adapter eller en Storz-to-Flange-adapter. Betjeningsproceduren ligner gevindforbindelser, der forbinder de to systemer via en adapter.

Fordele og forholdsregler ved brug af Storz-adaptere

Fordele:

• Hurtig forbindelse: Hurtig betjening sparer værdifuld tid i nødberedskab og industriel produktion.
• Høj pålidelighed: Sikkert låst, fremragende tætning og tåler højt tryk.
• Alsidighed: Som en adapter kan den nemt tilsluttes forskellige standardstik, hvilket forbedrer udstyrsudnyttelsen.



Forholdsregler:

• Matchende størrelse: Storz-stik fås i forskellige nominelle diametre (f.eks. DN50, DN65, DN100). Når du bruger Storz-adaptere, skal du sikre dig, at adapterens Storz-størrelse matcher dit eksisterende Storz-stik.


• Tætningspakninger: Sørg for, at tætningspakningerne er intakte og korrekt installeret; dette er afgørende for lækagesikre forbindelser.


• Vedligeholdelse: Efterse jævnligt tappene på brandslangetilslutningen og adapteren for slitage eller skader for at sikre sikker og pålidelig forbindelse.



Ved at vælge og bruge korrekt Storz adaptere , du kan effektivt og sikkert forbinde en række forskellige væskeoverførselsudstyr, der leverer enestående ydeevne til både brandnødsituationer og daglige industrielle operationer.
