Hvilke typer Storz-koblinger findes der?

Storz-koblinger (også almindeligvis kendt som Cam lock-koblinger eller tyske lynkoblinger) er lynkoblinger, der er meget udbredt inden for brandbeskyttelse, vandbehandling, kemiske, landbrugs- og industrielle væsketransportområder på grund af deres enkle betjening, pålidelige forbindelse og høje udskiftelighed. De består af to identiske beslag af klotypen, der opnår en forseglet forbindelse blot ved at indsætte og dreje (normalt 120° eller 90°), uden behov for yderligere låsemekanismer, hvilket i høj grad forbedrer effektiviteten og sikkerheden.

Klassificering af Storz-koblinger

Selvom det grundlæggende design og arbejdsprincip for Storz kobling er forenede - det vil sige hurtig låsning opnås gennem kløer (eller ører) og tilsvarende knaststrukturer - de kan stadig klassificeres på forskellige måder i henhold til deres forbindelsesform og materialer for at imødekomme forskellige væsketransportbehov.

1. Klassificering efter forbindelsesende (mest almindelige type)

Dette er den vigtigste klassificeringsmetode, der bestemmer, hvordan Storz-koblinger forbindes til andet udstyr eller rør:

Storz slangekobling:

Applikationer: Bruges til direkte forbindelse Storz kobling til brandslanger, industrislanger eller landbrugsvandingsslanger.

Funktioner: Indeholder typisk en slangehale (skaft), fastgjort til slangen med en klemme eller clips, og er en kernekomponent i væsketilslutningssystemer.

Storz gevindkobling:

Anvendelser: Bruges til at forbinde Storz-koblinger til indløb og udløb af rør, ventiler eller pumper med standardgevind.

Typer: Opdelt i indvendigt gevind og udvendigt gevind koblinger. Standarder med almindelig tråd omfatter BSP, NPT osv. Denne type er nøglen til at muliggøre hurtig konvertering og systemintegration.

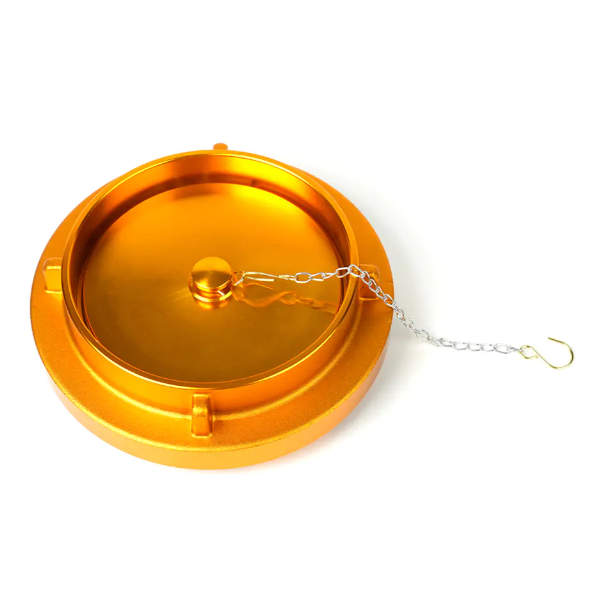

Storz Blank Cap/Stik:

Anvendelser: Bruges til at forsegle ubrugte Storz kobling udløb eller slangeender for at forhindre væskelækage eller forurenende stoffer i at trænge ind i væskesystemet.

Funktioner: Udstyret med en tætningsring for pålidelig tætningsydelse.

2. Klassificering efter materiale

Korrosionsbestandigheden og holdbarheden af Storz-koblinger afhænger primært af deres fremstillingsmaterialer, som direkte påvirker deres anvendelse i specifikke medier:

Aluminiumslegering Storz koblinger:

Funktioner: Let, omkostningseffektiv og med god korrosionsbestandighed.

Anvendelser: Oftest fundet i brandslukningsudstyr, vandbehandling og generel industriel væsketransport.

Messing/bronze Storz koblinger:

Funktioner: Høj styrke, korrosionsbestandighed, høj temperaturbestandighed og gnistmodstand.

Anvendelser: Velegnet til marine miljøer, olie- og gasindustrien og applikationer, der kræver højere holdbarhed.

Storz koblinger i rustfrit stål:

Egenskaber: Fremragende kemisk korrosionsbestandighed og høj styrke.

Anvendelser: Udbredt i industrier med ekstremt høje krav til hygiejne og mediekompatibilitet, såsom kemikalier, fødevareforarbejdning og farmaceutiske produkter.

Storz koblings made of polypropylene (PP) or nylon and other plastics:

Egenskaber: Ekstremt let, fremragende kemikalieresistens og lave omkostninger.

Anvendelser: Landbrugsvanding, lavtryksvandbehandling og transport af visse specialkemikalier.

Specifikationer og udskiftelighed

Et centralt kendetegn ved Storz-koblinger er deres udskiftelighed. Deres specifikationer er ikke bestemt af rørdiameteren, men af ​​knasterafstanden (eller knastafstanden). Så længe knastafstanden er den samme, kan Storz-koblinger fra forskellige producenter og med forskellige endetyper (såsom slangefittings og propper) sammenkobles.

Almindelige kloafstande inkluderer:

• 52 mm (D størrelse, til DN25/DN32 slanger)
• 66 mm (C størrelse, til DN38/DN50 slanger)
• 89 mm (B størrelse, til DN65 slanger)
• 133 mm (A størrelse, til DN100/DN110 slanger)



For at vælge den passende Storz-kobling skal du først bestemme den nødvendige størrelse (kloafstand) for at sikre sammenkobling. For det andet skal du, baseret på egenskaberne, trykket og temperaturen af ​​det transporterede medium, vælge det bedst egnede materiale (f.eks. aluminium, rustfrit stål) og forbindelsestype (f.eks. slangehale eller gevind). Uanset om det er til nødbrandtilslutninger eller til daglig industriel væskekontrol, er Storz-koblinger ideelle til at opnå effektive og sikre forbindelser.
