Hvordan kontrollerer man, om adapterkoblinger er defekte?

For at kontrollere om en adapter kobling er defekt, inspicer det systematisk for fysisk skade, tætningsintegritet, låsemekanismefunktion og lækagefri ydeevne under tryk .De fleste fejl kan identificeres gennem en kombination af visuel inspektion, manuel funktionstest og en kontrolleret tryktest, før koblingen tages i brug igen.

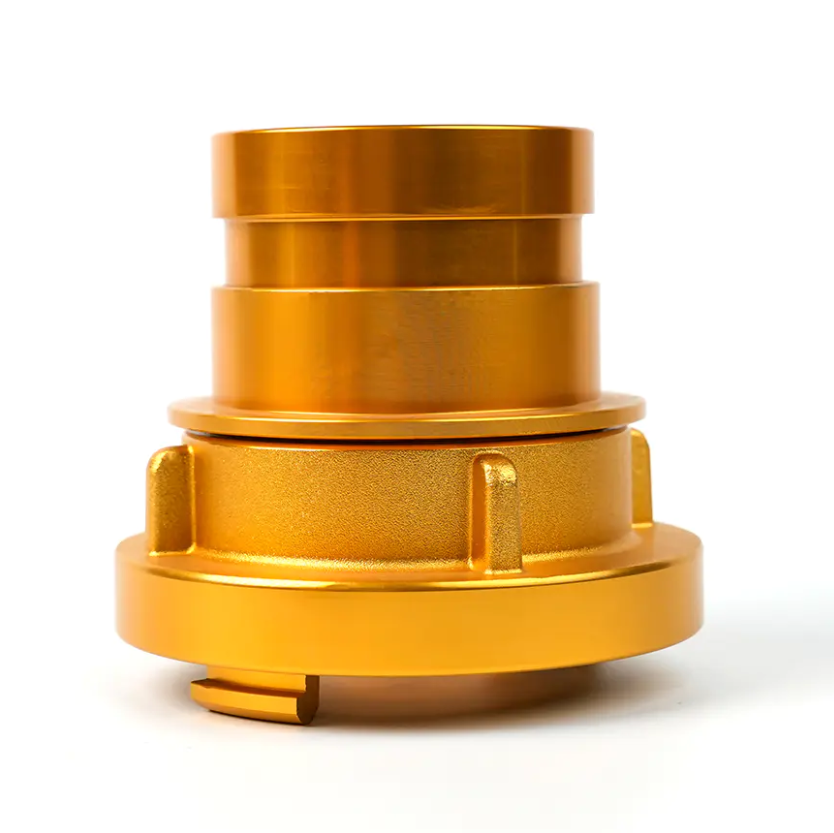

Forstå hvad Adapterkoblinger Gør og hvor de fejler

Adapterkoblinger er overgangsbeslag, der gør det muligt at forbinde to forskellige koblingsstandarder uden at ændre nogen af de tilsluttede komponenter. Almindelige typer omfatter:

• tysk til Storz (mand/kvinde) — konverterer mellem den tyske øjeblikkelige koblingsstandard og Storz symmetriske koblingssystem.
• tysk til Skovbrug — forbinder standard tyske koblinger til skovbrandslukningsslangefittings.
• Tysk til tysk Selvlåsende — standard tysk kobling tilpasset med en ekstra selvlåsende tilbageholdelsesmekanisme.
• tysk til Flange — forbinder slangekoblinger af tysk standard til flangerør eller udstyrsindløb.
• Tysk til Multi-tooth — bygger bro mellem tyske koblingssystemer med multi-tands cam-and-groove fittings.
• Storz han til Storz hun / Storz til skovbrug — konverterer mellem Storz-varianter eller fra Storz til skovbrugsslangestandarder.

Fordi adapterkoblinger forbinder to forskellige mekaniske systemer, er de udsat for belastning ved begge tilslutningspunkter samtidigt . De mest almindelige fejlplaceringer er tætningspakningen, låsetænderne eller -tapperne, kroppen (især ved overgangszonen mellem standarder) og den udvendige overfladefinish, som kan indikere korrosion eller stødskader.

Trin-for-trin visuel inspektionsprocedure

Begynd hver kontrol med en grundig visuel inspektion under tilstrækkelig belysning. Dette trin koster ingenting og fanger størstedelen af ​​åbenlyse fejl, før en funktionel testning begynder.

Efterse koblingslegemet

• Se efter revner, brud eller sprækker i kroppen, især omkring knasterne, ørerne og overgangsskulderen mellem de to koblingsstandarder.
• Tjek for buler eller deformation fra stød - selv mindre kropsforvrængning kan forhindre koblingen i at sidde korrekt mod dens sammenkobling.
• Undersøg overfladen for korrosion, grubetæring eller kraftig oxidation . På aluminiumskoblinger indikerer hvide pulverformige aflejringer (aluminiumoxid) fugtindtrængning og accelereret overfladenedbrydning. På messingkoblinger indikerer grøn patina i fordybende områder risiko for afzinkning.
• Bekræft, at kroppen har ingen synlige svejsereparationer, patches eller uautoriserede ændringer — disse er grunde til øjeblikkelig afvisning.

Undersøg låsetappene og tænderne

• Undersøg alle låseknaster, ører eller kamtænder til flisning, afrunding eller revner. Slidte lugeprofiler er en af ​​de førende årsager til utilsigtet afkobling under tryk.
• På grænseflader af Storz-typen skal du kontrollere, at halvrunde låseknaster er symmetriske og udeformerede . Asymmetrisk slitage indikerer, at koblingen er blevet tilsluttet i en vinkel gentagne gange, hvilket forårsager ujævn belastning på den ene knast.
• På selvlåsende adaptere af tysk type skal du kontrollere låsefjeder eller clipsmekanisme er til stede, intakt og korrekt placeret . En manglende eller bøjet fjeder vil forhindre den selvlåsende funktion i at gå i indgreb.

Efterse tætningspakningen

• Fjern pakningen, hvis den er tilgængelig, og inspicér den for kompressionssæt (permanent udfladning), revner, hærdning, hævelse eller ekstruderingsskade .
• En pakning, der er blevet komprimeret nedenfor 70% af dens oprindelige tykkelse bør betragtes som udtjent og udskiftet, da det ikke længere vil generere tilstrækkelig tætningskraft.
• Tjek at pakningen sæder helt og jævnt i sin rille uden nogen del snoet, fordoblet eller mangler fra siddekanalen.
• Kontroller, at pakningsmaterialet er kompatibelt med væsken, der transporteres — EPDM-pakninger er standard til vand- og brandslukningsanvendelser; NBR (nitril) pakninger er påkrævet til oliebaserede væsker.

Funktionstest: Indgreb, rotation og frigivelse

Efter visuel inspektion testes koblingens mekaniske funktion ved at sammenkoble den med et passende modstykke. Denne test bekræfter, at koblingen udfører sit primære job - at forbinde og holde to fittings sammen - før der påføres tryk.

1. Test engagement — tilslut adapteren til dens tilhørende fitting med hånden. Forbindelsen skal gå i indgreb glat og uden overdreven kraft . Modstand, binding eller behovet for at tvinge koblingen sammen indikerer fejljustering, deformation eller dimensionsmæssig uoverensstemmelse.
2. Test låsning — efter indgreb, forsøg at trække de to halvdele fra hinanden aksialt uden at udløse låsen. På en korrekt fungerende kobling, ingen aksial adskillelse bør være mulig mens låsemekanismen er aktiveret. Ethvert aksialt slør på mere end 1-2 mm under håndtrækkraft indikerer slidt eller beskadiget låsegeometri.
3. Testrotation (Storz-typer) — Koblinger af Storz-typen skal rotere gennem deres fulde låsebue (typisk 30° til 40° ) uden at klæbe, slibe eller kræve for stort drejningsmoment. Stiv eller grynet rotation indikerer forurening, korrosion eller beskadigede fligoverflader.
4. Testudgivelse — frigør koblingen og bekræft, at den frigiver rent. En kobling, der kræver overdreven kraft for at frigøres, eller som delvist klæber, kan have deforme ører eller en opsvulmet pakning, der skaber interferens.
5. Tjek siddeafstanden — når den er helt i indgreb, inspiceres grænsefladen mellem de to koblingsflader. Der burde være intet synligt mellemrum rundt om omkredsen . Et ujævnt eller delvist åbent fladegab indikerer, at pakningen eller tætningsfladerne ikke er i fuld kontakt, hvilket vil resultere i lækage under tryk.

Tryktest for at bekræfte lækagefri ydeevne

En kobling, der består visuel og funktionel inspektion, bør stadig tryktestes, før den tages tilbage til brug i kritiske applikationer såsom brandslukning, hydraulisk overførsel eller tryksatte proceslinjer. Trykprøvning er den eneste definitive metode til at bekræfte, at tætningen er intakt under driftsforhold.

Hydrostatisk testprocedure

• Tilslut adapterkoblingen til en lukket testsamling ved hjælp af passende blindhætter eller en testbænk-manifold.
• Fyld samlingen helt med vand, udluft al luft, og tryk derefter på 1,5 gange koblingens nominelle arbejdstryk — typisk 15–25 bar for standardslukningsslangekoblinger.
• Hold testtrykket i minimum 60 sekunder og inspicer alle grænseflader, koblingslegemet og pakningszonen for udsivning, dryp eller trykfald på måleren.
• Ethvert trykfald eller synlig fugt ved koblingsfladen eller -huset udgør en testfejl - koblingen skal skilles ad, fejlen identificeres, og komponenten skal enten repareres med en ny pakning eller udskiftes helt.

Almindelige fejltyper og deres sandsynlige årsager

Inspektionsintervaller og bedste vedligeholdspraksis

Regelmæssig, planlagt inspektion er langt mere effektiv end reaktiv fejlfinding efter en fejl. Den anbefalede inspektionsfrekvens afhænger af applikationen og miljøet:

• Efter hver brug — i brandsluknings- eller nødberedskabsapplikationer, inspicer hver adapterkobling visuelt efter hver deployering. Tjek for stødskader, pakningstilstand og slitage, før udstyret returneres til klar tilstand.
• Hver 6. måned — udfør en fuld visuel, funktionel og tryktest på alle adapterkoblinger i standby-lageret. Standarder som DIN 14811 (for tyske brandslukningskoblinger) anbefaler som minimum halvårlige test.
• Efter enhver påvirknings- eller faldhændelse — efterse altid en adapterkobling, der er blevet tabt på en hård overflade eller ramt af udstyr, også selvom der ikke er synlige skader. Skjulte revner i støbelegeringer er muligvis ikke synlige udefra, men vil svigte under tryk.
• Årlig pakningsudskiftning — i høj-brug eller udendørs oplagrede applikationer, udskift pakninger efter en fast årlig tidsplan uanset tilsyneladende tilstand. Pakningsmateriale (især EPDM og NBR) nedbrydes gennem UV-eksponering, ozon og termiske cyklusser, selv når de ikke er i drift.

Efter rengøring skal du let smøre fligoverfladerne og pakningen med et kompatibelt smøremiddel (siliconefedt til EPDM-pakninger; vaseline anbefales ikke, da det nedbryder gummipakninger). Opbevar adapterkoblinger på et tørt sted væk fra UV-eksponering og kemiske dampe for at maksimere levetiden mellem inspektionerne.

Hvornår skal du udskifte i stedet for at reparere en Adapterkobling

Ikke alle fejl kan repareres. Nogle forhold kræver øjeblikkelig fjernelse fra drift og fuld udskiftning af adapterkoblingen, uanset omkostningsovervejelser:

• Enhver revne i koblingslegemet — revner forplanter sig under tryk og kan ikke sikkert svejses eller lappes i trykbærende koblinger.
• Slid- eller tandskader ud over mindre slitage — afhugget, brækket eller stærkt afrundet luggeometri kan ikke gendannes og vil resultere i upålidelig låsning.
• Kropsvægtykkelse reduceret af korrosion — hvis pitting er trængt ind mere end 20 % af den nominelle godstykkelse , kan den strukturelle integritet under pres ikke sikres.
• Undladelse af at holde trykket efter udskiftning af pakning — hvis en kobling fortsætter med at lække, efter at en ny korrekt monteret pakning er blevet installeret, er husets tætningsflade sandsynligvis beskadiget, og koblingslegemet skal udskiftes.
• Ukendt servicehistorik eller alder ud over levetiden — adapterkoblinger uden sporbare inspektionsoptegnelser eller dem, der overskrider producentens anbefalede levetid (typisk 10-15 år for brandslukningskoblinger af aluminium), bør trækkes tilbage fra trykservice uanset tilsyneladende tilstand.
