Alt du behøver at vide om Storz låsekobling

A Storz låsekobling er en standardiseret, symmetrisk, kvart-drejnings knastlåsende konnektor, der i vid udstrækning anvendes i brandslukning, industriel væskeoverførsel og nødtjenester til at skabe hurtige, værktøjsfri, lækagesikre slangeforbindelser. Begge ender af koblingen er identiske, hvilket eliminerer behovet for at skelne mellem han- og hunfittings - bare juster, skub og drej 90° for at låse. Dette design reducerer tilslutningstiden dramatisk i højtrykssituationer og er et af de mest pålidelige koblingssystemer i verden.

Hvad er en Storz Låsekobling og hvordan virker det

Opfundet af Carl August Guido Storz i 1882, blev Storz-koblingen designet til at løse et kritisk problem inden for brandbekæmpelse: forkerte slangeforbindelser. Fordi traditionelle gevindkoblinger krævede, at han- og hun-ender skulle matches, var det ofte umuligt at forbinde slanger fra forskellige afdelinger eller kilder i nødstilfælde.

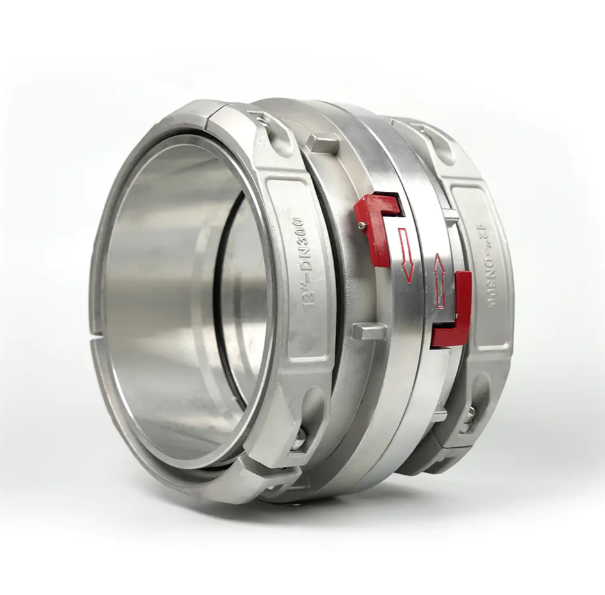

Storz-systemet bruger en symmetrisk låsemekanisme med knast og knast . Hver koblingsende har to ører og en tilsvarende knastslids. Når to ender bringes sammen, glider tappene ind i de modsatte kamslidser. En 90° rotation låser dem derefter på plads og komprimerer en gummipakning for at skabe en vandtæt forsegling.

Nøgle operationelle funktioner omfatter:

• Tilslutning opnået på under 3 sekunder uden brug af værktøj
• Kan til- og frakobles selv under resttryk
• Symmetrisk design: begge ender er udskiftelige
• Integreret drejeled gør det muligt for slanger at rotere frit uden at sno forbindelsen

Standardstørrelser og trykklassificeringer

Storz koblinger fremstilles i en række standardiserede størrelser, der passer til forskellige flowvolumener og trykkrav. Størrelsesbetegnelser refererer til den nominelle indvendige diameter af den slange eller rør, der tilsluttes.

Den 52 mm størrelse er den mest udbredte i strukturel brandslukning globalt. Koblinger skal testes til mindst 1,5× deres arbejdstryk for certificering i henhold til EN 1775 og lignende standarder.

Materialer brugt i Storz koblingskonstruktion

Den choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Aluminiumslegering

Den most common material for firefighting applications. Aluminum Storz couplings are let (typisk 30-50 % lettere end messingækvivalenter) , korrosionsbestandig i de fleste miljøer og nem at håndtere under træthedsforhold. De er ikke egnede til brug med havvand eller stærkt sure væsker.

Messing

Messing Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Rustfrit stål

Anvendes i de mest krævende industrielle, kemiske og farmaceutiske miljøer. Rustfri stålkoblinger modstår aggressive kemikalier, høje temperaturer og ekstrem mekanisk belastning. De er den tungeste mulighed, men giver den længste levetid under barske forhold.

Pakningstyper og deres rolle i tætningsydelse

Den gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Ethylen Propylen Diene Monomer): Standard til vand- og brandslukningsanvendelser. Modstandsdygtig over for UV, ozon og damp op til 120°C.
• NBR (nitrilbutadiengummi): Velegnet til petroleumsbaserede væsker, olier og brændstoffer. Modstandsdygtig over for kulbrinter, men nedbrydes ved eksponering for ozon.
• FKM (Viton): Håndterer aggressive kemikalier, høje temperaturer op til 200°C og koncentrerede syrer. Anvendes i kemiske og industrielle sammenhænge.
• Silikone: Anvendelser i fødevarekvalitet og højtemperaturdampledninger. I overensstemmelse med FDA-reglerne, hvor det kræves.

Pakninger bør inspiceres før hver brug og udskiftes, når de er revnet, deformeret eller hærdet. En defekt pakning er den førende årsag til Storz-koblingslækage under markforhold.

Nøgleapplikationer på tværs af brancher

Storz låsekoblinger bruges langt ud over brandvæsenet. Deres hurtige, standardiserede design gør dem ideelle, hvor der er behov for hurtig væskeoverførsel.

Brandsluknings- og beredskabstjenester

Dette er fortsat den primære applikation. Brandvæsen i over 40 lande bruger Storz som standard slangekobling. Hydrantforbindelser, apparatudtag og slange-til-slange-forbindelser er alle afhængige af Storz-koblinger. Det symmetriske design gør det muligt for enhver brandmand at forbinde enhver slange til enhver brandhane uden bekymringer om kompatibilitet.

Industriel væskeoverførsel

Kemiske anlæg, raffinaderier og forarbejdningsfaciliteter bruger Storz-koblinger til at overføre vand, opløsningsmidler og ikke-aggressive kemikalier mellem lagertanke og transportkøretøjer. Den værktøjsfri drift reducerer håndteringstiden under lastning og losning.

Landbrug og kunstvanding

Storskala kunstvandingssystemer bruger Storz koblinger til hurtig tilslutning af vandledninger og pumpeudtag. 75 mm og 100 mm størrelserne er almindelige i markanvendelser, hvor høje flowhastigheder med minimalt trykfald er påkrævet.

Minedrift og tunneldrift

Underjordiske miljøer kræver hurtige, pålidelige forbindelser til både brandsluknings- og afvandingssystemer. Storz-koblinger foretrækkes på grund af deres holdbarhed og evne til at fungere under støvede, våde og indelukkede forhold.

Byggeri og Anlæg

Midlertidige vandforsyningsledninger på byggepladser, betonblandingsoperationer og afvandingsapplikationer drager alle fordel af Storz-koblingernes portabilitet og udskiftelighed.

Storz vs andre Quick-Connect koblingssystemer

At forstå, hvordan Storz kan sammenlignes med alternative koblingssystemer, hjælper med at vælge den rigtige løsning til en given applikation.

Relevante standarder og certificeringer

Storz-koblinger, der anvendes i professionelle applikationer, skal overholde gældende standarder for at sikre interoperabilitet og sikkerhed. De mest udbredte standarder omfatter:

• DIN 14307: Tysk standard definerer dimensioner og ydeevnekrav for Storz-koblinger, der anvendes til brandslukning. Udbredt over hele Europa.
• EN 1775: Europæisk standard for brandslukningsslangesystemer inklusive krav til kobling.
• NFPA 1963: amerikansk standard for brandslangetilslutninger. Mens USA almindeligvis bruger NST (National Standard Thread), har mange amerikanske afdelinger nu Storz-adaptere til forsyningsledninger med stor diameter.
• AS 2419.1: Australsk standard, der dækker brandhaneinstallationer, inklusive Storz koblingsspecifikationer.

Kontroller altid, at koblinger er forsynet med relevante certificeringsmærker og sporbarhedsdokumentation, især til brandslukningsapplikationer med livssikkerhed.

Eftersyn, vedligeholdelse og levetid

Korrekt vedligeholdelse forlænger levetiden og sikrer pålidelig ydeevne, når det betyder mest. En velholdt aluminium Storz kobling kan holde 10-20 år eller mere i almindelig brandslukningstjeneste.

Rutineinspektionstjekliste

• Tjek pakningen for revner, hærdning, hævelse eller deformation - udskiftes årligt eller oftere i miljøer med hårdt brug
• Undersøg tappe og knastslidser for slid, grater eller deformation, der kan forhindre fuldstændigt indgreb
• Kontroller drejebevægelsen - den skal rotere frit uden stivhed eller slibning
• Se efter korrosion, gruber eller revner på koblingskroppen, især omkring knastbaserne
• Test koblingsindgreb med en tilhørende kobling - forbindelsen skal låse med en fast kvart omgang og ikke rasle eller frigøres uden bevidst indsats

Vedligeholdelse bedste praksis

• Rengør med ferskvand efter saltvand eller kemikaliepåvirkning
• Påfør et let silikonebaseret smøremiddel på dreje- og låsefladerne årligt - undgå petroleumsbaserede smøremidler, der nedbryder gummipakninger
• Opbevar koblinger med beskyttelseshætter installeret for at forhindre fremmedlegemer i at trænge ind i koblingsfladen
• Tag enhver kobling med revnede kroppe, afisolerede ører eller fastsiddende svirvler ud af drift - reparer ikke strukturelle skader i marken

Adaptere og tilbehør til Storz-systemer

Et omfattende udvalg af tilbehør udvider Storz-koblingskompatibiliteten på tværs af forskellige systemer og applikationer:

• Storz til BSP/NPT gevindadaptere: Tillad forbindelse mellem Storz-koblinger og gevindrørsystemer — almindeligvis brugt til brandhaneforbindelser i blandede standardmiljøer
• Storz til Camlock adaptere: Brokompatibilitet mellem Storz brandslukningsslanger og Camlock industrisystemer
• Reduktionskoblinger: Forbind to Storz-koblinger af forskellige nominelle størrelser, f.eks. 75 mm forsyningsslange til 52 mm angrebsslange
• Blanke hætter og propper: Forsegl ubrugte udløb eller åbne koblingsender under transport og opbevaring
• Trykmålere med Storz-indløb: Til overvågning af forsyningstrykket ved koblingsforbindelsespunktet
• Låseklemmer og holdeanordninger: Yderligere sikkerhed for industrimiljøer med høj vibration, hvor utilsigtet afbrydelse af kvartsving er en risiko

Almindelige problemer og fejlfinding

Selv velholdte Storz-koblinger kan støde på problemer i marken. Her er de hyppigste problemer og deres årsager:

Koblingen låser ikke helt

Forårsaget af snavs i knaståbningerne, slidte eller beskadigede ører eller en hævet pakning, der forhindrer ansigter i at mødes. Rengør knastslidserne, inspicer tapperne, og kontroller pakningstykkelsen. Udskift slidte eller beskadigede komponenter.

Lækage ved tilslutningspunktet

Næsten altid forårsaget af en beskadiget, manglende eller forkert anbragt pakning. I nogle tilfælde forhindrer en deformeret koblingsflade korrekt pakningskompression. Undersøg pakningens sæderille for hakker eller deformationer.

Kobling vanskelig at afbryde efter tryksætning

Resttryk fanger koblingen i låst position. Udluft altid trykket, før du forsøger at afbryde forbindelsen. Slå aldrig på koblingshuset med værktøj for at tvinge frakoblingen - dette beskadiger tappene og knaståbningerne.

Drejelig greb eller stiv

Forårsaget af korrosion, forurening eller mangel på smøring. Påfør gennemtrængende silikonesmøremiddel og bearbejd svirvelen gradvist. Hvis svirvelen forbliver fastklemt, skal den tages ud af drift - en ikke-roterende svirvel forårsager slangedrejning og reducerer floweffektiviteten.

Valg af den rigtige Storz-kobling til din applikation

Brug følgende beslutningspunkter til at identificere den mest passende Storz-koblingsspecifikation:

1. Bestem den nødvendige flowhastighed og arbejdstryk — vælg en nominel størrelse, der opfylder dine flowkrav uden for stort trykfald
2. Identificer væsken, der overføres — vælg materiale (aluminium, messing, rustfrit) og pakningstype (EPDM, NBR, FKM) i overensstemmelse hermed
3. Tjek gældende standarder — sørg for, at koblingen opfylder de dimensions- og trykstandarder, der kræves i din region eller branche
4. Overvej driftsmiljø — marine eller kemiske miljøer kræver materialer af højere kvalitet; vægtfølsomme applikationer favoriserer aluminium
5. Vurder kompatibilitet med eksisterende systemer — hvis der kræves adaptere, skal du bekræfte adapterens kompatibilitet og kontrollere, at der ikke er indført yderligere trykfaldssanktioner
6. Bekræft slutforbindelsestype — bestemme, hvordan koblingen skal fastgøres til slange, rør eller udstyr (krympe, slangeskaft, gevind, flange)
