Hvad er en Storz Låse Blank Cap?

A Storz Låse Blank Cap er en specialiseret industriel trykfitting designet til at tætne afgangs- eller sugeender af Storz-kompatible rør, ventiler og slanger. I modsætning til standard Storz-hætter inkorporerer "låse"-varianten en mekanisk låse- eller sikkerhedslåsemekanisme - ofte en fjederbelastet stift eller en drejelås-skyder - der forhindrer koblingen i at komme fra ved et uheld på grund af højfrekvente vibrationer, slangemoment eller pludselige trykstød. Den fungerer som en primær sikkerhedsbarriere i væsketilførselssystemer, der sikrer, at ubrugte porte forbliver lufttætte og vandtætte under strenge driftsforhold.

Det grundlæggende design af en Storz-kobling er "kønsløs", hvilket betyder, at begge ender af forbindelsen er identiske. Dette eliminerer behovet for at matche han- og hungevind, hvilket fremskynder implementeringen betydeligt i nødscenarier. En blank hætte fungerer effektivt som "terminal"-punktet for dette system. Når låsemekanismen er aktiveret, kan hætten ikke drejes eller fjernes uden manuel indgriben, hvilket giver en væsentligt sikkerhedslag i offentlig infrastruktur og højtryksindustrielle miljøer.

Kernedesign og mekaniske komponenter

For at forstå effektiviteten af en Storz låsende blank hætte , skal man undersøge dens strukturelle anatomi. Hætten er typisk smedet eller støbt af højstyrkematerialer og består af flere kritiske komponenter, der arbejder sammen for at opretholde en tætning.

Lug-systemet

"Tappene" er de sammenlåsende kroge, der definerer Storz-forbindelsen. På en blank hætte er disse tapper præcisionsbearbejdet til at glide ind i rillerne på den modtagende kobling. Afstanden mellem knasterne - kendt som KA distance eller Lug Distance - er den primære størrelsesmetrik. For eksempel skal en 65 mm Storz-hætte have en matchende KA-afstand (normalt 81 mm) for at passe til den tilsvarende ventil.

Låsemekanismen

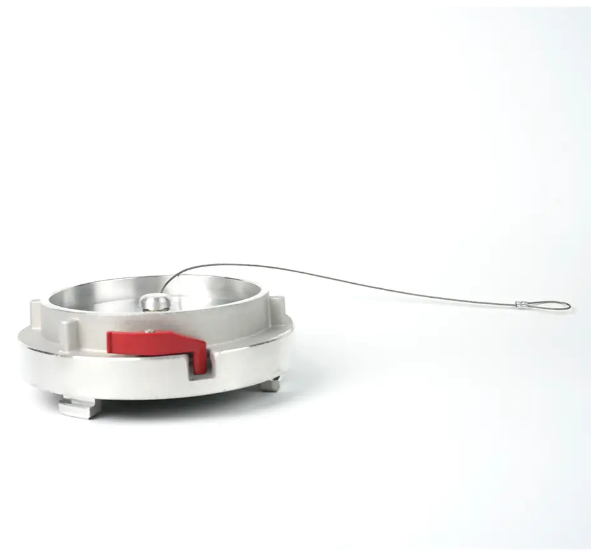

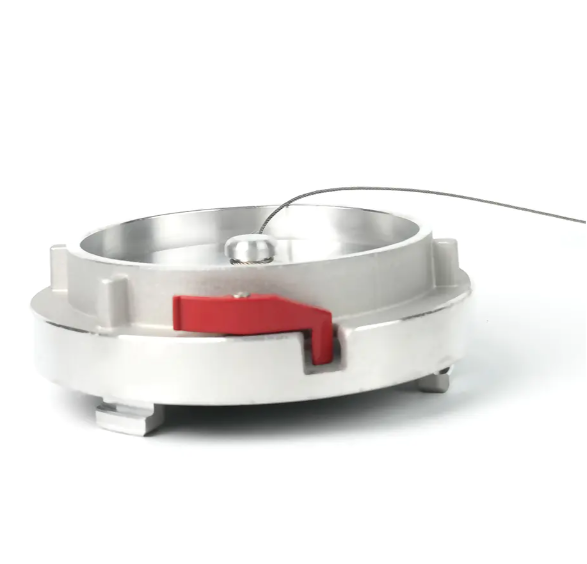

Funktionen "Låsning" er det, der adskiller denne kasket fra standardversioner. Det består normalt af en fjederaktiveret metallås placeret på yderkanten. Når hætten er drejet til den låste position (typisk en 90-graders drejning), klikker låsen ind i et hak på modtagekoblingen. Dette forhindrer modrotation. I miljøer med høje vibrationer, såsom på et brandapparat i bevægelse eller i nærheden af ​​tunge industrielle pumper, forhindrer denne lås hætten i at vibrere løs over tid.

Tætningspakninger

Inde i forsiden af hætten sidder en kraftig pakning. Afhængigt af den påtænkte anvendelse er disse pakninger lavet af forskellige elastomerer:

• Nitril (NBR): Standarden for vand- og olieapplikationer, der tilbyder fremragende slidstyrke.
• Viton (FKM): Anvendes til høje temperaturer eller kemikalietunge miljøer.
• EPDM: Foretrukken til udendørs brug på grund af dens modstandsdygtighed over for UV og ozonnedbrydning.

Tekniske specifikationer og størrelsesstandarder

Storz låsende blank hættes er fremstillet i henhold til strenge internationale standarder for at sikre udskiftelighed. De mest almindelige standarder, der følges er DIN (Tysk Institut for Standardisering) og forskellige europæiske brandsikkerhedsregler. Nøjagtighed i dimensionering er afgørende; et misforhold på selv et par millimeter i KA-afstanden vil gøre hætten ubrugelig.

Kritiske applikationer i moderne infrastruktur

Brugen af låsende tomme hætter er påbudt i flere sektorer, hvor væskeindeslutningssvigt kan føre til katastrofale ejendomsskader eller miljøfarer.

Brandsluknings- og standrørsystemer

Brandvæsenet bruger disse hætter til at beskytte Fire Department Connection (FDC) på ydersiden af bygninger. Uden en låsehætte kan affald, rugende insekter eller vandaler blokere vandvejen. Når der opstår brand, skal brandfolkene kunne stole på, at indløbet er frit. Den låsemekanisme sikrer, at hætten forbliver på plads på trods af højtrafikerede bymiljøer, hvor der kan blive pillet ved standardhætter.

Bulk pulver og granulær transport

Ved pneumatisk transport af pulvere (som cement, mel eller plastpiller) er Storz-fittings allestedsnærværende. Under transport kan køretøjets vibrationer få ikke-låsende beslag til at løsne sig. En låsende blank hætte forhindrer utilsigtet udledning af tørre bulkmaterialer, hvilket kan være både et økonomisk tab og en respiratorisk fare for operatører.

Spildevands- og sugehåndtering

Vakuumvogne og spildevandsrensningsanlæg bruger Storz tomme hætter til at forsegle sugeindtag. Fordi disse systemer ofte fungerer under undertryk, pakningstætningens integritet er altafgørende for at forhindre pumpekavitation. Låsestiften sikrer, at hætten forbliver perfekt centreret og komprimeret mod forseglingen, hvilket bibeholder vakuumet.

Materialevidenskab og holdbarhedsfaktorer

Valget af materiale til en Storz låsende blank hætte er bestemt af det miljø, det vil leve i. Brug af den forkerte legering kan føre til galvanisk korrosion eller mekanisk fejl under tryk.

1. Smedet aluminium: Dette er det mest almindelige materiale. Smedning giver en overlegen kornstruktur sammenlignet med støbning, hvilket tillader hætten at modstå arbejdstryk på op til 16 Bar (232 PSI) uden at revne. De fleste er hårdanodiseret for at forhindre oxidation.
2. Rustfrit stål (316 klasse): Uundværlig for marine miljøer eller kemiske forarbejdningsanlæg. Storz-hætter af rustfrit stål modstår saltvandskorrosion og bruges ofte i "syreservice"-konfigurationer, hvor aggressive rengøringsmidler er til stede.
3. Messing/pistolmetal: Foretrukne i underjordiske minedrift eller eksplosive atmosfærer (ATEX-zoner), fordi de er "ikke-gnistgivende" metaller. Hvis en messinghætte tabes eller slås, er det usandsynligt, at det vil skabe en gnist, der kan antænde brændbare gasser.

Installations- og vedligeholdelsesprotokoller

For at sikre, at en Storz låseblank hætte udfører sin funktion korrekt, kræves korrekt installation og tilbagevendende vedligeholdelse. En forkert siddende hætte er en projektilrisiko under højt tryk.

Installationstrin

1. Undersøg pakningen for revner, grus eller flade pletter. 2. Juster tappene på den tomme hætte med slidserne på den faste kobling. 3. Skub fast og drej hætten med uret. 4. Fortsæt rotationen indtil låsestift "klikker" eller låseskyderen går i indgreb. 5. Udfør en "pull back"-test for at sikre, at hætten ikke kan rotere i den modsatte retning uden at trykke på udløserspærren.

Vedligeholdelsestjekliste

• Månedlig inspektion: Bekræft tilstedeværelsen af sikkerhedskæden (som forhindrer hætten i at blive tabt, når den frakobles).
• Smøring: Brug en fødevaregodkendt silikonespray på låsestiften og fligoverfladerne for at forhindre "fastsættelse" på grund af mineralopbygning fra hårdt vand.
• Udskiftning af pakning: Pakninger bør udskiftes hver 2 til 5 år , eller straks hvis de viser tegn på hærdning (kompressionssæt).

Sikkerhedskædens rolle

De fleste Storz låseemner er udstyret med en kraftig galvaniseret eller rustfri stålkæde. Dette er ikke kun en bekvemmelighedsfunktion; det er en sikkerheds- og driftsmæssig nødvendighed. I kommunal brandslukning fører fraværet af en kæde ofte til, at hætter bliver forlagt eller stjålet, hvilket gør brandhanen eller standrøret sårbar over for blokering. Kæden er typisk 300 mm til 500 mm i længden og er forankret til hoveddelen af ventilen eller røret via en kraftig ring. Dette sikrer, at låsehætten altid er tilgængelig til øjeblikkelig genforsegling efter brug.

Oversigt over fordele

Sammenfattende er Storz låsende blank hætte er en kritisk komponent for ethvert system, der bruger Storz quick-connect-standarden. Dens primære fordele omfatter:

• Vibrationsmodstand: Den mekaniske lås forhindrer utilsigtet frakobling i miljøer med høj belastning.
• Forebyggelse af lækage: Højkompressionspakninger sikrer nul-lækage ved tryk op til 16 bar.
• Driftseffektivitet: Det kønsløse design giver mulighed for hurtig tilslutning/afbrydelse uden at bekymre dig om trådorientering.
• Holdbarhed: Fås i forskellige legeringer for at bekæmpe korrosion, slid og mekanisk påvirkning.

Uanset om det er at beskytte en bys brandsikringsinfrastruktur eller forsegle en vakuumtanker låsende blank hætte forbliver guldstandarden for sikker, pålidelig væsketerminering.
